Connect-and-View™ i IntellaSet™

Connect-and-View™ je automatska postavka okidača signala za trenutni prikaz najprikladnijih oblika najizabranijeg mjernog signala (bez dodatnogpostavljanja nivoa okidača signala, vertikalnog pojačanja signala i vremenske baze). Korisnici osciloskopa znaju, koliko zahtjevno zna biti pravilna postavka okidača signala. Neispravno postavljanje načina rada i razinu okidača signala je uzrok nestabilnog prikaza mjernog signala na zaslonu instrumenta, a time su, naravno, potpuno netočni rezultati samog mjerenja. Fluke je patentirao jedinstven Connect-and-View ™ automatsko podešavanje okidač signal, koje djeluje kao sredstvo prepoznavanja uzorka mjerenog signala te na temelju toga automatski postavlja okidač kako bi se osigurao stabilan, pouzdani ponovljiv prikaz na zaslonu instrumenta. Connect-and-View ™ automatsko podešavanje okidača signala prepoznaje gotovo sve vrste najzahtjevnijih signala kao što su na primjer signali kontroliranih motora i upravljački signali - bez dodatnih konfiguracija i bez pritiskanja tipki instrumenta. Instrument naravno detektira bilo kakvu promjenu mjernog signala i prema tome prilagođava okidač signal, čak iu slučaju mjerenja na različitim mjernim točkama u kratkim vremenskim intervalima.

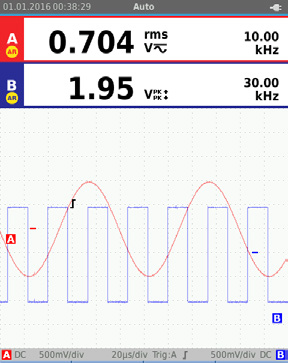

IntellaSet™je funkcija automatskog odabira i prikaz numeričkih vrijednosti ključnih parametara mjerenog signala kako bi se olakšalo razumijevanje prikazanog signala. Instrument koristi poseban algoritam za detaljnu analizu prikazanih valnih oblika mjernog signala na temelju kojih se na zaslon automatski prikazuju najrelevantnije brojčane vrijednosti mjerene veličine. Dakle, u slučaju kada pratimo signal sinusoidalnog mrežnog napona, na zaslonu su prikazane numeričke vrijednosti efektivnih napona Vrms i frekvencijaizmjerenog signala Hz (kanal A), a gdje je praćeni signal, na primjer, kontrolni napon pravokutnog oblika, pa vršni napon Vpeak-to-peak i frekvencije mjernog signala kHz (kanal B). IntellaSet ™ funkcija automatskog odabira i prikaza brojčanih vrijednosti ključnih parametara mjerenog signala u kombinaciji s automatskim podešavanje okidača signala Connect-and-View ™ osigurava da je signal na zaslonu instrumenta uvijek ispravnoprikazan, a također će se pojaviti u odgovarajućim brojčanim vrijednostima ključnih parametara mjerenog signala - sve to bez dodatnih konfiguracija i bez ikakvog pritiska na tipke instrument.
