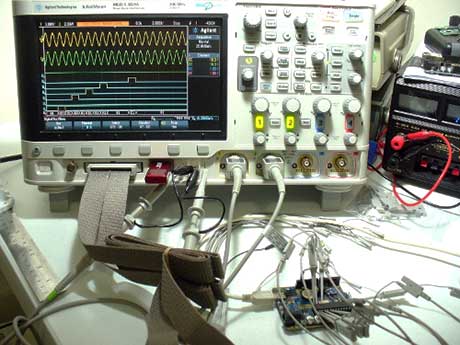

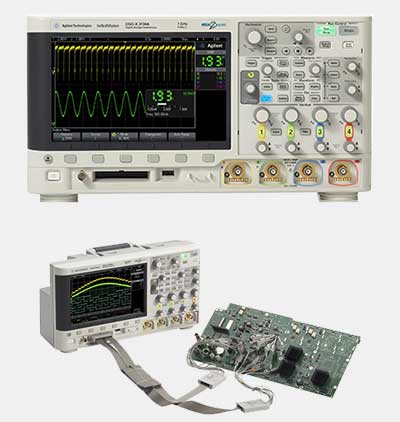

Osciloskopi široke namjene serije 3000X i 3000T
Osciloskop široke namjene od 100 MHz do 1 GHz
Pojednostavite Vaša mjerenja: dodirnite, otkrijte, riješite!
- 100 MHz – 1 GHz, DSO i MSO modeli
- 8.5 ‘’ kapacitivni ekran na dodir omogućava testiranje brzine sa pojednostavljenim radom i dokumentacijom
- Ekskluzivni Zone Touch Triggering za izoliranje signala u sekundama
- 1,000,000 talasnih oblika po sekundi za prikaz signala sa najviše detalja
- Ugrađeni WaveGen 20 MHz ARB, 3-cifreni voltmetar i 8-cifreni brojač frekvencije za brzo moduliranje i karakterizaciju signala
- Brže dekodiranje serijskih sabirnica sa hardverski baziranim opcijama za serijske analize
- Šest instrumenata u jednom: vodeći u klasi osciloskop, logički analizator (MSO), analizator serijskih protokola, WaveGen generator funkcija, 3-cifreni voltmetar i 8-cifreni brojač
- Mogućnost potpune nadogradnje u bilo koje vrijeme!
Zahtijevajte ponudu
Zahtijevajte ponudu i prezentaciju!
Modeli i specifikacije
Pojasna širina
100 MHz (3012T, 3014T)
200 MHz (3022T, 3024T)
350 MHz (3032T, 3034T)
500 MHz (3052T, 3054T)
1 GHz (3102T, 3104T)
200 MHz (3022T, 3024T)
350 MHz (3032T, 3034T)
500 MHz (3052T, 3054T)
1 GHz (3102T, 3104T)
Broj ulaznih kanala DSOX
2 (3012T, 3022T, 3032T, 3052T, 3102T)
4 (3014T, 3024T, 3034T, 3054T, 3104T)
4 (3014T, 3024T, 3034T, 3054T, 3104T)
Broj ulaznih kanala MSOX
2+16 (3012T, 3022T, 3032T, 3052T, 3102T)
4+16 (3014T, 3024T, 3034T, 3054T, 3104T)
4+16 (3014T, 3024T, 3034T, 3054T, 3104T)
Maksimalno uzorkovanje
5 GSa/s
Dužina zapisa u memoriji
4 Mpts, segmentirana memorija
Veličina ekrana i tip
8,5" kapacitivni ekran na dodir
Obnavljanje prikaza
>1.000.000 wfms/s
Vertikalna rezolucija
8 bit
Ulazna osjetljivost
100 MHz - 500 MHz modeli: 1 mV/div do 5 V/div (1 MΩ i 50 Ω)
1 GHz modeli: 1 mV/div do 5 V/div (1 MΩ), 1 mV/div to 1 V/div (50 Ω)
1 GHz modeli: 1 mV/div do 5 V/div (1 MΩ), 1 mV/div to 1 V/div (50 Ω)
Opseg vremenske baze
5 ns/div do 50 s/div (3012T, 3014T)
2 ns/div do 50 s/div (3022T, 3024T, 3032T, 3034T)
1 ns/div do 50 s/div (3052T, 3054T)
500 ps/div do 50 s/div (3102T, 3104T)
2 ns/div do 50 s/div (3022T, 3024T, 3032T, 3034T)
1 ns/div do 50 s/div (3052T, 3054T)
500 ps/div do 50 s/div (3102T, 3104T)
Trigering
Zone, Edge, Edge then edge, Pulse width, Runt, Setup and hold, Rise/fall time, Nth edge burst, Pattern, Or, Video, Enhanced video (opcija), USB, Serijske sabirnice (opcije: I2C, SPI, RS-232/422/485/UART, I2S, CAN, LIN, CXPI, FleyRay, MIL-STD 1553, ARINC 429, SENT)
Interfejs
USB 2.0, opcija LAN, video, GPIB
